Aufgeteilte Dreiphasen-Überziehschutzanlage bezahlte Meter, Lasts-Schalter-Besetzerschutz Power Enery Meter voraus

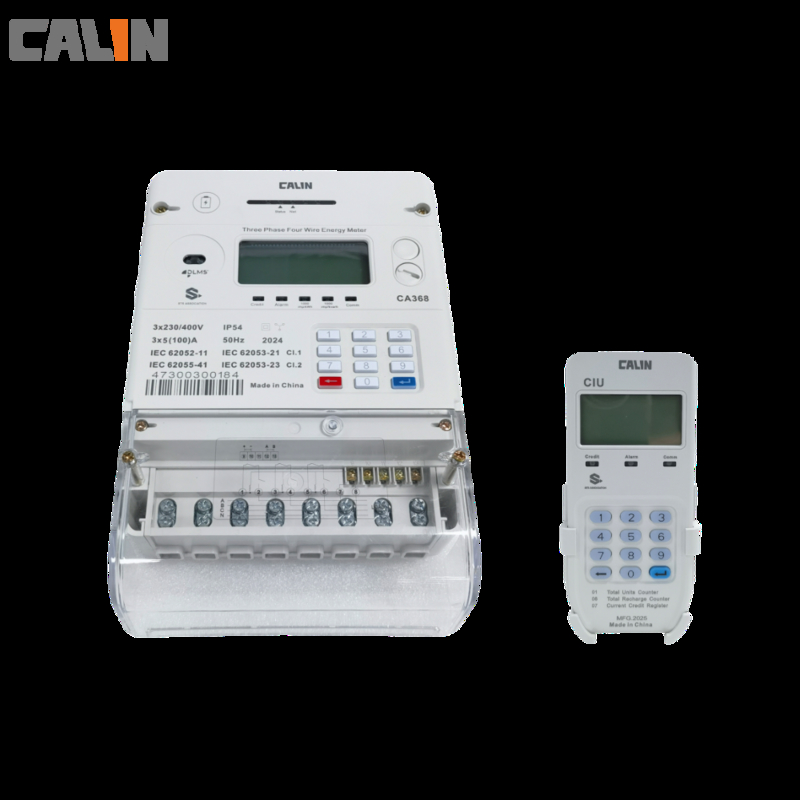

Die Art CA368 ist das grundlegende Modell von Calins Poly-/dreifacher Phase frankiertes Meter. Sie ist, 100 Ampere pro Phase, Tastatur basiertes Vorauszahlungsmeter in einer kompakten BS-Abdruckwohnung ein 4es-adrig. Das Meter ist gute Wahl für große Wohnhäuser, kleine Handels- und industrielle Anwendungen.
Das Meter wird durch Standards ISO9001 produziert. Es ist IP54 veranschlagte, in einer breiten Palette der Spannung (UNO -40% +20%) und verbesserte Rf-Immunität von 30V/m und lässt sie in der rauen Umwelt funktionieren. Die gesamte Reihe CA368 stellt Maß von aktivem und von Blindenergie und 2400 bps optischer Hafen des Bauds für Datenabzug zur Verfügung.
Dem CA368 wird auch eine aufgeteilte Art Verbindung zu einer Kundenschnittstelleneinheit als CIU zur Verfügung gestellt. CIU ist eine Tastatur basierte Display-Unit. Verschiedene Informationen können durch unterschiedliche Kombination des Input von Zahlen umschaltet werden. Benutzer können Meßdaten wie tägliche Verwendung, Monatsverwendung, anwesender Strom leicht zurückholen und Spannung, Balance und zuletzt fünf kamen Zeichen.
Eigenschaften
a) 20 Stelle (Standardübergangsspezifikation) konforme Standardverschlüsselung Überziehschutzanlage
b) COM-Häfen für einfache Datenbefragung
c) Maß in einer Richtung von aktivem und von Blindenergie
d) Justierbare Belastungsgrenze und warnendes Niveau des niedrigen Kredites
e) Besetzerschutz- und -ereignisaufzeichnung wie Öffnungsabdeckung, Rückverbindung, Stromausfall
f) Rückruf 12 Monate der historischer Nutzungsdaten und Letzten 5 kam Schein
g) Maximalleistungsmaß
programmierbare Zielverwendung h) auf täglicher, Monatsbasis
i) Fern-topup/Nachladen
AMR-/AMIintelligente Meßeigenschaften (optional)
1) Aufgeteilte Verbindung zur Benutzerschnittstellen-Einheit (UIU)
2) Kommunikation PLC-/rfs GPRS/GSM mit einem Server des Kopfendes AMR/AMI
3) Zeit von Gebrauch (TOU)/4 Tarif/8-Zeitmultiplexverfahren/100-Feiertage.
4) Moderne Laststeuerungs- und Trennungseigenschaften
5) DLMS/COSEM, Protokoll IEC62056 konform
Spezifikationen:
|
Elektrische Parameter:
|
|
Nennspannung UNO
|
3x240V
|
|
Begrenzte Spannung
|
60%~120%Un
|
|
Frequenz
|
50/60Hz+5%
|
|
Grundlegendes gegenwärtiges (Ib)
|
10A
|
|
Maximales gegenwärtiges (Imax)
|
100A
|
|
Beginnen gegenwärtig (Ist)
|
30mA
|
|
Aktive Energiekonstante
|
400imp/kWh
|
|
Genauigkeit
|
|
|
Aktive Energie IEC62053 zum ‐ 21
|
Class1.0
|
|
Blindenergie IEC62053 zum ‐ 23
|
Class2.0
|
|
Leistungsaufnahme
|
|
|
Leistungsaufnahme im Spannungsstromkreis
|
<2w>
|
|
Leistungsaufnahme im Strompfad
|
<1va>
|
|
Temperaturspanne
|
|
|
Operationsmeter
|
25℃ to+70℃
|
|
Lagerung
|
40℃ to+85℃
|
|
|
|
Isolierungsstärke
|
|
Wechselstrom-Isolierungsstärke
|
4kV an 50Hz während 1min
|
|
Netzanschlüsse der Antriebspannung 1.2/50μs
|
8kV
|
|
|
|
|
Elektrische magnetische Kompatibilität
|
|
Elektrostatische Entladungen
|
|
|
Kontaktentladung
|
8kV
|
|
Luftaustritt
|
16kV
|
|
Elektromagnetische Rf-Felder
|
|
|
27MHz zu 500MHz typisch
|
10V/m
|
|
100kHz zu 1GHz typisch
|
30V/m
|
|
Schneller vorübergehender gesprengter Test
|
4kV
|
|
Mechanische Anforderungen
|
|
|
Schutz-Bewertung
|
IP54
|
|
Isolierungs-Klassifikation
|
Schützende Klasse II
|
|
Maximale Kabelgröße
|
10 Millimeter
|
